Бортовой контроллер

Сообщение Mityurev » Пн апр 14, 2014 14:46

Мной разработан, изготовлен и активно используется бортовой контролле для 2-х ступенчатой модели ракеты.
Он содержит датчик ускорения, датчик абсолютного давления, радиомаяк, два ключа для электрозапалов.
Тактако-технические данные последней версии следующие:
1. Максимальное значение измеряемой высоты по датчику давления - 1024м;
2. Дискретность измерения высоты - 1м;
3. Максимальное значение измеряемого ускорения - 6g;
4. Дискретность измерения ускорения - 1/40g;
5. Частота работы радиомаяка около 100МГц;
6. Дальность действия радиомаяка до 50м (приемник - FM-приемник сотового телефона);
7. Ток нагрузки ключей электрозапалов до 1А;
8. Диаметр - 20мм, длина с учетом присоединенных разъемов - 50мм;
9. Масса - 5гр;
10. Напряжение питания 7,4В (два аккумулятора от микровертолетов емкостью 100мА-ч общей массой 7гр).
Контроллер определяет и записывает в память во внутреннюю память по датчику ускорения: старт модели, моменты и значения

максимального ускорения 1-й и 2-й ступеней, моменты окончания работы двигателей 1-й и 2-й ступеней; по датчику давления

- текущюю и максимальную высоту полета, моменты достижения верхней точки полета, срабатывания системы спасения и

приземления; записывает значения высоты полета от момента старта до 11,4с с дискретностью 0,1с.
Первый ключ коммутирует электрозапал зажигания двигателя 2-й ступени, второй - ситемы спасения.
Контроллер может применяться и на одноступенчатой модели.

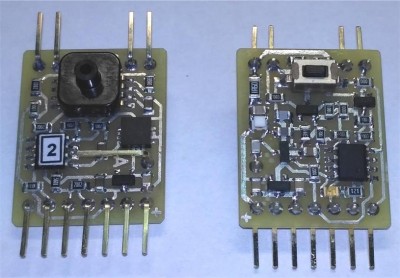

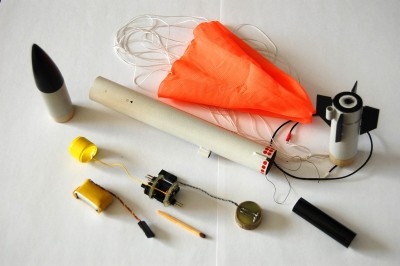

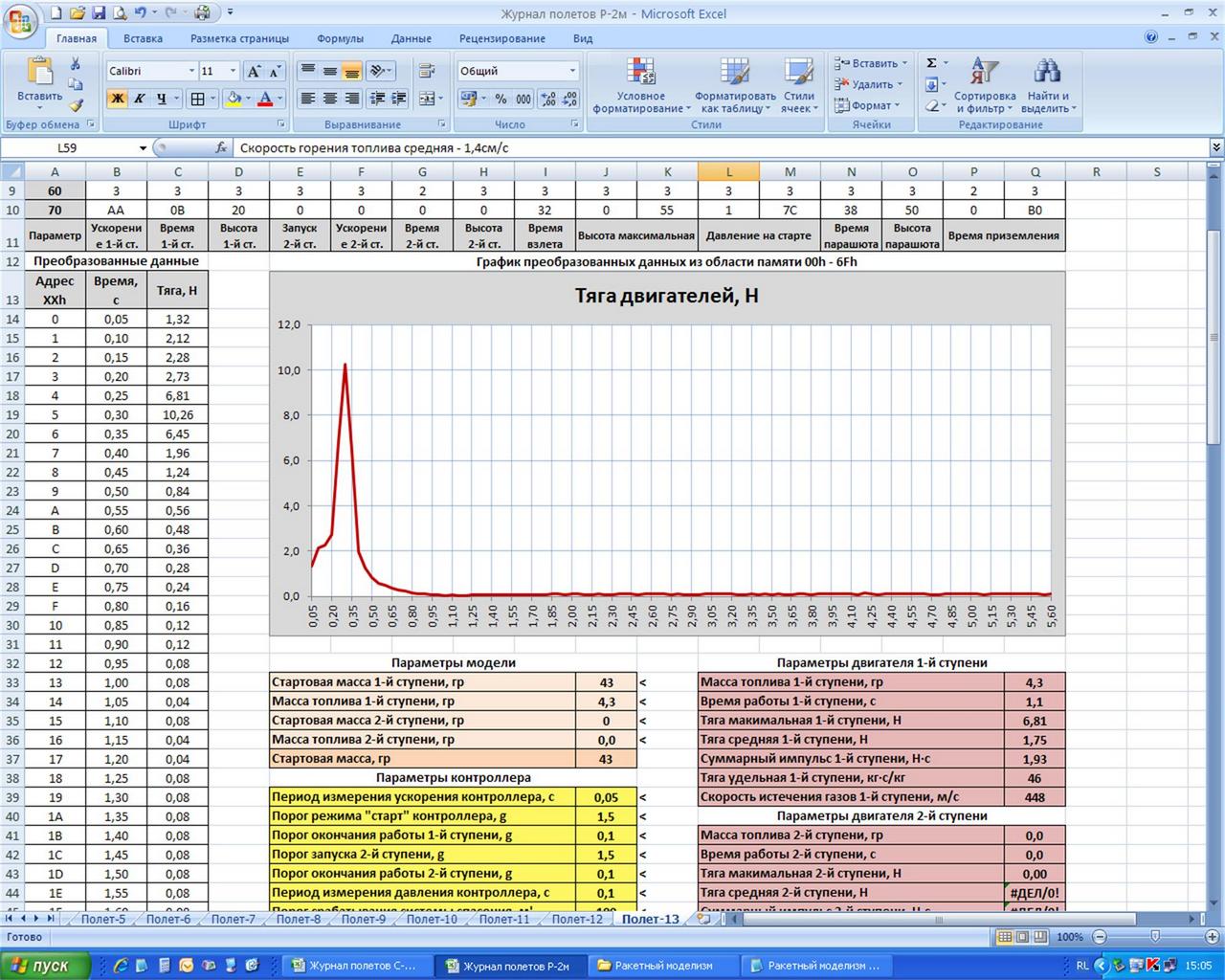

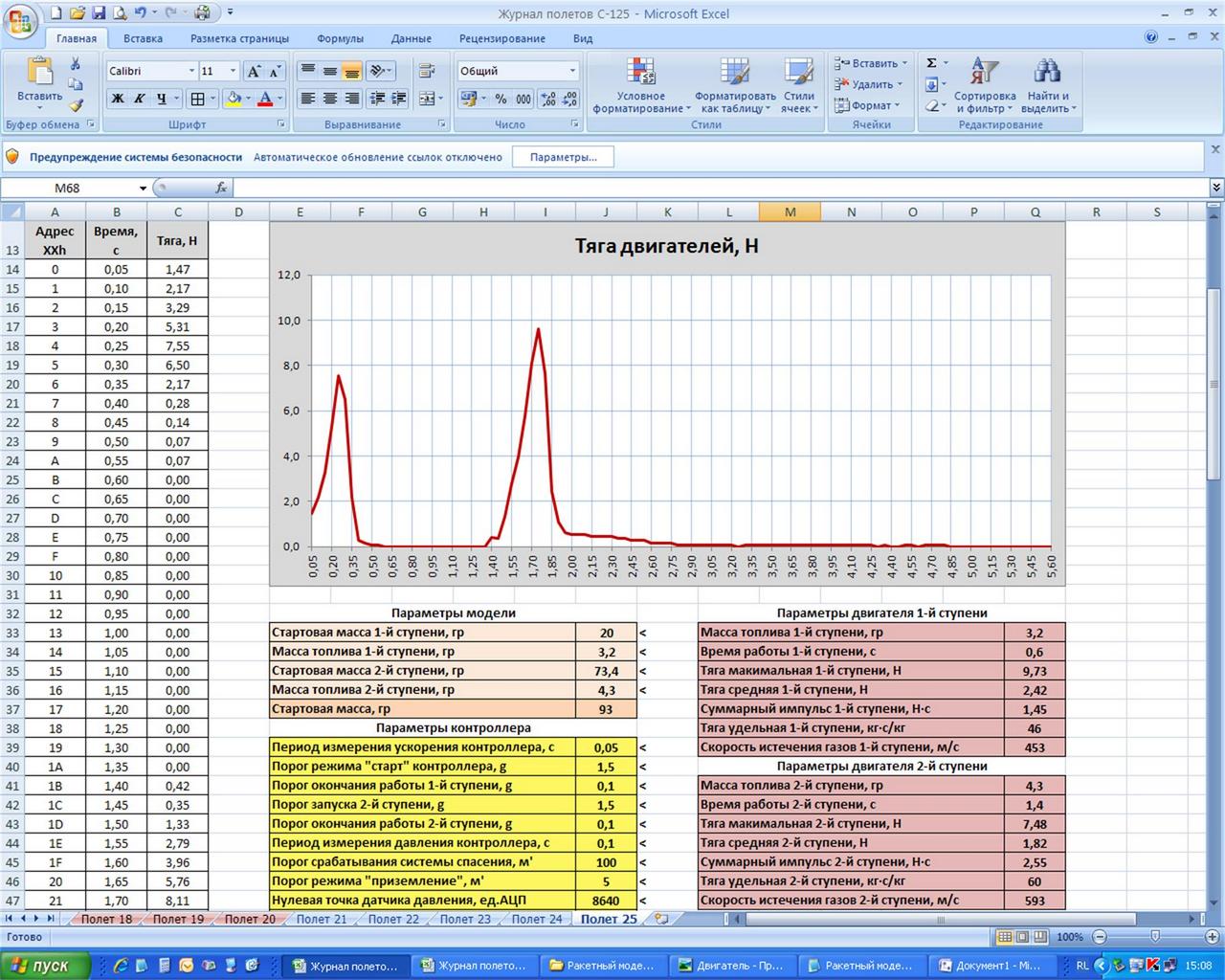

Во вложении контроллер, испытательная модель стартовой массой 55г и результаты одного из испытательных полетов.
Если кому-то интересна моя разработка - поделюсь или выслушаю интересные замечания.
С уважением, Сергей.
Вложения
Полет 15..jpg
Mityurev
Что-то можешь!

Сообщения: 34
Зарегистрирован: Пн апр 14, 2014 09:33

Re: Бортовой контроллер

Сообщение дядя » Пн апр 14, 2014 15:25

Большой, тяжёлый, высота измерения маленькая, радио маяк слабый, время записи так же мало. И какое Вы имеете отношение к А. Митюрёву сделав себе такой ник???!!!
Первый является чемпионом, второй-побеждённым. Остальные тут вообще ни при чём...
Аватара пользователя
дядя
Эксперт

Сообщения: 553
Зарегистрирован: Сб янв 28, 2006 18:06
Откуда: россия,москва

Re: Бортовой контроллер

Сообщение Mityurev » Пн апр 14, 2014 16:26

Не думаю, что такой уж большой и тяжелый. В трубке диаметром 20мм занимает длину 70мм с аккумулятором и антенной (с аккумулятором 70мА-ч весит уже 10гр) и объем 22см куб., а контроллер ComFly-020 привесе без батареи 15гр займет объем 56см куб.
Максимальная высота до 1000м меня более чем устраивает. Мои модели да и большая часть тех что я видел выше не летают, но если увеличить дискретность, то можно и увеличить высоту соответственно без потери точности измерения. Время записи тоже можно увеличить, увеличив дискретность, но, по моему, интерес представляет только скоротечный момент взлета, а то и просто максимальная высота, ускорение и их моменты относительно старта.
Радиомаяк предназначен для поиска в густой траве или снегу при примерно известном по визуальным наблюдениям месте приземления.
С А. Митюревым я не знаком, думаю однофамилец.
Mityurev
Что-то можешь!

Сообщения: 34
Зарегистрирован: Пн апр 14, 2014 09:33

Re: Бортовой контроллер

Сообщение Mityurev » Чт апр 17, 2014 15:26

Сегодня производился запуск двухступенчатой модели с этим контроллером.
Старт прошел успешно.
В полете, по сигналу контроллера, произошел запуск 4-х двигателей 2-й ступени и выброс парашюта системы спасения 2-й ступени.
Электроника сработала нормально.

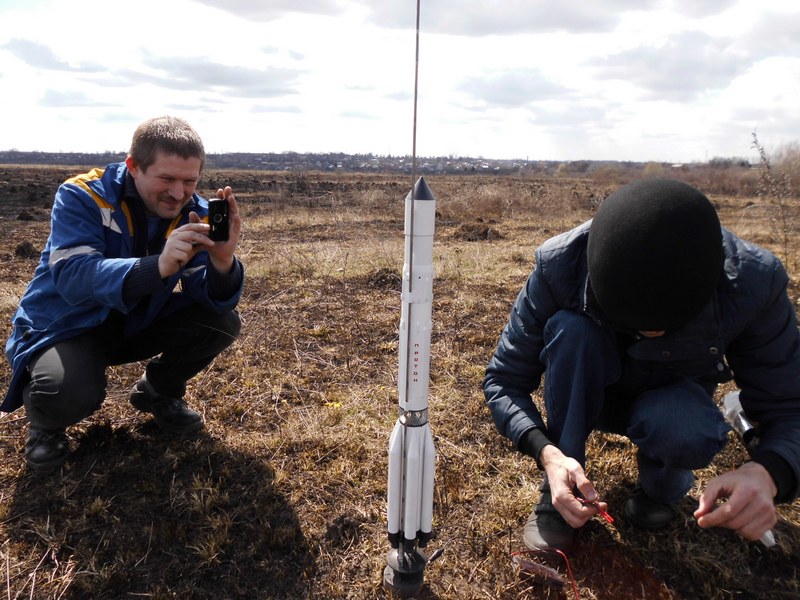

Из видеоматериалов пока одно фото на старте.
Вложения
Протон 3.jpg
Mityurev
Что-то можешь!

Сообщения: 34
Зарегистрирован: Пн апр 14, 2014 09:33

Re: Бортовой контроллер

Сообщение дядя » Чт апр 17, 2014 20:40

Поздравляем!
Первый является чемпионом, второй-побеждённым. Остальные тут вообще ни при чём...
Аватара пользователя
дядя
Эксперт

Сообщения: 553
Зарегистрирован: Сб янв 28, 2006 18:06
Откуда: россия,москва

Re: Бортовой контроллер

Сообщение Mityurev » Пн авг 11, 2014 15:17

Новые возможности бортового контроллера.
Контроллер вместо данных высоты полета до 11,4с с дискретностью 0,1с может записывать ускорение до 5,6с с дискретностью
0,05с. На основании этих данных легко можно получить параметры топлива двигателя. Это может быть полезно при проверке
готовых двигателей или испытании экспериментаторами самодельных. Каждый полет - стендовое испытание двигателей, одной
или двух степеней. Для увеличения диапазона измеряемых ускорений установлен датчик с диапазоном измерения 19g.

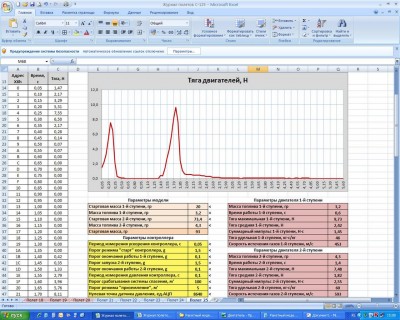

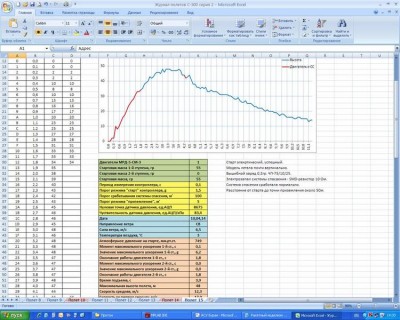

Во вложении результаты полета одно и двухступенчатой модели.
