Оснастка для изготовления моделей

Сообщение Serg » Вс фев 26, 2006 23:38

Привет всем!

Понятно, что все спортсмены владеют собственными наработками и оснасткой для изготовления моделей. И не факт, что все готовы ими поделиться... :?

Но кто готов поделиться опытом и фотками - тогда эта тема для Вас!

Может и меня кто-нибудь о чем-то спросить!

(Понятно, что слишком эксклюзивные штуки здесь не выложат, но для новичков можно что-то посоветовать. И это будет здорово!)
Аватара пользователя
Serg
Эксперт

Сообщения: 834
Зарегистрирован: Ср янв 18, 2006 18:48
Откуда: С-Посад

Сообщение Ewgeny » Пн фев 27, 2006 13:08

Честно говоря я непонимаю какое может быть колдовство в изготовлении модели ракеты - там ведь всё просто. Болванка и всё! Может я ошибаюсь!?
Аватара пользователя
Ewgeny
Дышащий в спину

Сообщения: 189
Зарегистрирован: Чт янв 19, 2006 22:12
Откуда: Мурманская обл. пос. Сафоново-1

to Eugeny

Сообщение SATurn » Сб мар 04, 2006 12:54

Ты очень сильно ошибаешься!
Даже в свободном лете, даже в S6 ньюансов может быть очень много
Огромную роль играет материал Но с выбором материала у знающих людей проблем обычно не возникает (проблема с тем где достать стекло 0.03 ну и где деньги на него взять)
Тхнологии тоже у всех разные - вот к примеру я смотрел фотки на форуме - у всех платиковые модели какие то грязные (толи стекло не отожженное толи оно в принципе плохого качества) а если делать с умом (шкурить после намотки и пропитывать затем на горячей оправке смолой)то ракеты получаются красивые, прозрачные и с гладким хорошо обтекаемым корпусом. Опять же погоня за весом (хотя многие говорят что это и не так важно , но я склонен думать что это влияет...) мои ракеты (я занимался еще s6a 350мм) весили легче 3 граммов(в сборе без ленты и без двигателя) а в s6b укладывались в 6,5г вроде бы. И так далее ньюансов очень много.
Если интересна эта тема могу и дальше рассказывать - спрашивайте.Т к теперь моделка у нас в городе не в лучшем состоянии и на уровне ЧР уже никто ничего не делает.А у меня сейчас времени тоже нет.- так что секреты хранить незачем.
SATurn

Сообщения: 4
Зарегистрирован: Сб янв 21, 2006 22:42
Откуда: Миасс

Сообщение SATurn » Сб мар 04, 2006 13:26

Чего то обратил внимание на тему треда и понял что выше написал немного по теме.Прошу прощения. Действительно для моделей в свободном лете особой оснастки не нужно - только хорошо отполированная оправка(для корпуса и обтекателя).Некоторые правда еще стабилизаторы клеют с помощью приспособы какой то но это по моему не правильно - гораздо ровнее будет на глаз.
SATurn

Сообщения: 4
Зарегистрирован: Сб янв 21, 2006 22:42
Откуда: Миасс

Сообщение Serg » Сб мар 04, 2006 15:40

Мы клеим по кондуктору. Могу фотку выложить, если кого заинтересует.

А оснастка и технологии у всех разные. Есть распространенные, а есть эксклюзив.
Аватара пользователя
Serg
Эксперт

Сообщения: 834
Зарегистрирован: Ср янв 18, 2006 18:48
Откуда: С-Посад

Сообщение Serg » Ср мар 08, 2006 15:57

Тут у меня интересовались, как и чем мы делаем донышки для пыжей и т.д.

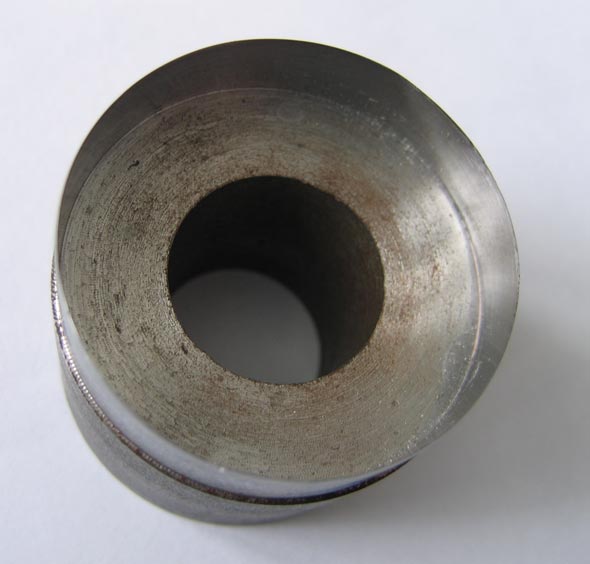

Вот обыкновенная просечка под пыжи. Изготовлено из стали, немного подкалили. Способ применения элементарный: вырезаем по кругу - и бальзу, и пенопласт.
Вложения
Просечка стандартная.
Аватара пользователя
Serg
Эксперт

Сообщения: 834
Зарегистрирован: Ср янв 18, 2006 18:48
Откуда: С-Посад

Сообщение Maksim » Ср мар 08, 2006 17:38

"а если делать с умом (шкурить после намотки и пропитывать затем на горячей оправке смолой)то ракеты получаются красивые, прозрачные и с гладким хорошо обтекаемым корпусом"

очень заинтересовало. какая темпиратура? чем пропитываете ? ( паляцами или специальная мазалка есть, как ровный слой смалы нанести), перед смазыванием чем смазываете оправку чтоб корпус неприклеился?
Maksim
Продвинутый

Сообщения: 129
Зарегистрирован: Пт янв 27, 2006 13:29
Откуда: Lithuania

to Maxim

Сообщение SATurn » Чт мар 09, 2006 11:52

1. Сначала горячую оправку (отполированную) покрываем раствором мыла из аерографа (на горячей вода сразу испаряется а мыло остается)
2. Затем стандартная намотка (стекло 0.03 отожженное в 2 слоя + усиление в районе стыка двигательного отсека с конусом)
3. Сушить можно как в печке так и просто
4. Затем шкурим на токарном станке и на руках чтобы убрать более толстые части перехлестов на этом этапе корпус можно снимать и смотреть где корпус слишком крепкий и где еще можно пошкурить
5. Далее одеваем на ту же оправку нагреваем в печке (температуру точно сказать не могу (предполагаю что около 100) )
затем пропитываем смолой ( я это делал простой тряпочкой (т к смола при такой температуре оч жидкая)
Пропитывать можно два раза полируя корпус между пропитками
6. Затем снимаем и моем его внутри водой от мыла
SATurn

Сообщения: 4
Зарегистрирован: Сб янв 21, 2006 22:42
Откуда: Миасс

Re: to Maxim

Сообщение Serge77 » Чт мар 09, 2006 12:05

SATurn писал(а):2. Затем стандартная намотка


Здесь со смолой или как?
Serge77
Что-то можешь!

Сообщения: 47
Зарегистрирован: Вс янв 22, 2006 18:31
Откуда: Kiev

Re: to Maxim

Сообщение Serg » Чт мар 09, 2006 14:43

Serge77 писал(а):Здесь со смолой или как?


Конечно со смолой. Тут корпус без смолы не получится. 8)

А мы используем не мыло, а воск на горячую болванку тонким слоем покрываем.
Аватара пользователя
Serg
Эксперт

Сообщения: 834
Зарегистрирован: Ср янв 18, 2006 18:48
Откуда: С-Посад

Сообщение sanya_rms » Ср апр 19, 2006 11:34

А мы Эдельвакс.
Аватара пользователя
sanya_rms
Подающий надежды

Сообщения: 88
Зарегистрирован: Пт апр 14, 2006 21:40
Откуда: Москва. ДАК "Союз"

Сообщение space1 » Ср апр 19, 2006 14:38

А вот вы тут все про свободный лет!!!!
А про С-8 никому не интересно как просто и быстро сделать ровное крыло???
Аватара пользователя
space1
Продвинутый

Сообщения: 140
Зарегистрирован: Ср янв 18, 2006 11:51
Откуда: г. Орел

Сообщение sanya_rms » Ср апр 19, 2006 14:48

Еще как интересно!!!!!!!!!
Да еще и во всех подробностях!!!!
Аватара пользователя
sanya_rms
Подающий надежды

Сообщения: 88
Зарегистрирован: Пт апр 14, 2006 21:40
Откуда: Москва. ДАК "Союз"

"ровние крылья"

Сообщение Ven » Ср янв 17, 2007 00:30

с апреля пршло уже 11 мес а технологию Гриша то не хочет сообщать. А ровные крлылья нужны ......
Аватара пользователя
Ven
Мастер

Сообщения: 218
Зарегистрирован: Пт мар 10, 2006 19:53
Откуда: Москва. ДАК "Союз"

Сообщение Лариса » Сб фев 17, 2007 16:32

sanya_rms писал(а):А мы Эдельвакс.


Саня! Ты эдельвакс с готового корпуса смываешь? Если да, то чем? А то я чем только не пробовала - всё бесполезно!
Аватара пользователя
Лариса
Разрядник

Сообщения: 50
Зарегистрирован: Пн апр 03, 2006 23:04
Откуда: Сергиев Посад
